天然氣分之篩純化撬  工作壓力0.3~25MPa 工藝簡單  自動化程度高控

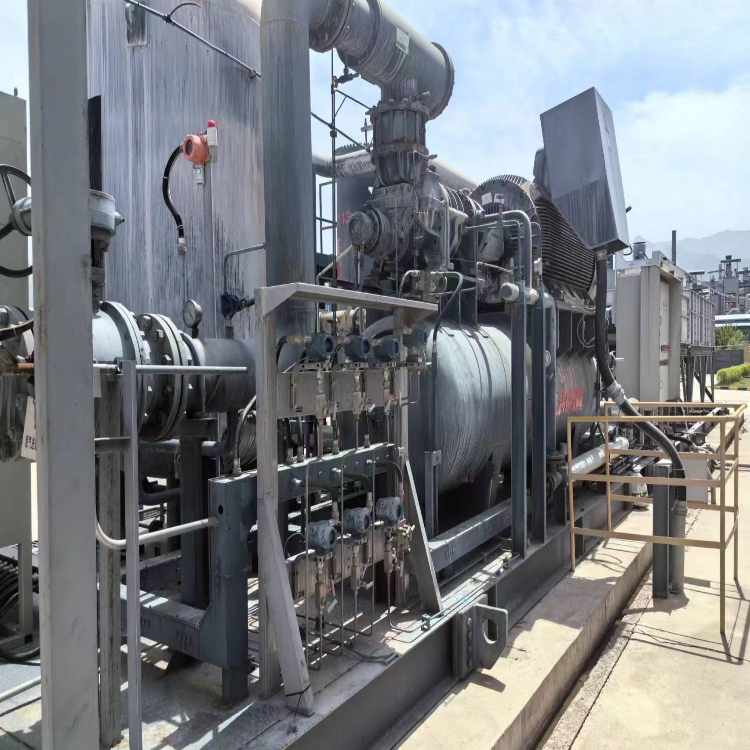

輕烴回收裝置



2.2工藝流程簡述
2.2.1 原料氣預分離
原料氣進入界區後首先進入原料氣入口分離器，分離出凝液，凝液中的輕烴後輸送至儲罐中儲存，分離出凝液後的原料氣進入壓縮機加壓至1.8MPa後，氣體進入幹燥單元脫水。原料氣壓縮機采用螺杆壓縮機。
2.2.2 原料氣幹燥
原料氣幹燥采用分子篩吸附法，流程上采用雙塔流程，将原料氣中的露點降低至-50℃以下，再生氣采用循環壓縮機循環再生氣，幹氣再生後，經過冷卻，送至幹燥塔入口，加熱器采用電加熱。幹燥過程采用自動化控制。
2.2.3 原料氣冷凝
幹燥後的氣體進入貧富氣換熱器，冷卻至3℃左右，再進入低溫冷卻器與冷媒進行充分的換熱，冷卻至-36℃，部分C3+重組分冷凝，進入低溫氣液分離器進行分離。分離出的低溫氣體進入貧富氣換熱器複溫至25℃左右，作爲(wéi / wèi)産品幹氣送至下遊CNG壓縮機。低溫液體進入進入輕烴穩定塔進行複溫，經過冷卻後送入輕烴儲罐。
